提高充电桩钣金外壳加工过程中精密度
在充电桩钣金外壳加工过程中,可通过以下多种方法来提高精度:

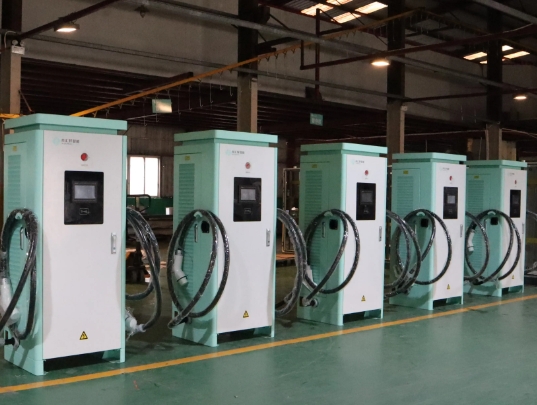

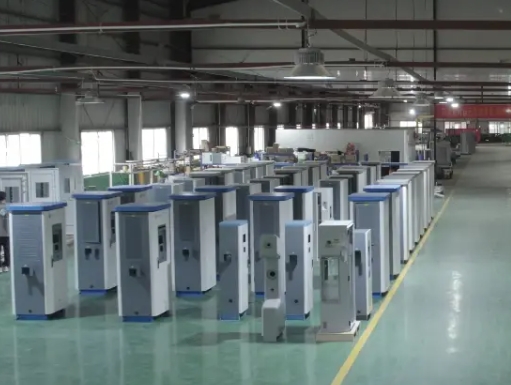

充电桩外壳钣金是现代电动汽车充电设备中不可或缺的一部分,其设计、材质和制造工艺都直接关系到充电桩的安全性、耐用性和美观性。以下是对充电桩外壳钣金的详细探讨。
首先,充电桩外壳钣金的主要功能是保护内部电气元件,防止外界环境对设备造成损害。因此,钣金材料的选择至关重要。一般来说,充电桩外壳钣金采用的都是高强度、耐腐蚀的金属材料,如不锈钢、铝合金等。这些材料不仅具有良好的机械性能,还能有效抵抗氧化、腐蚀等环境因素的侵蚀。

在制造过程中,充电桩外壳钣金需要经过多道工序的精细加工。首先,需要将原始金属材料按照设计图纸进行裁剪、冲压等预处理。接着,通过焊接、折弯、打孔等工艺将各个零部件组合成一个完整的外壳。在这个过程中,每一步都需要严格遵循工艺要求,确保外壳的尺寸精度和表面质量。
充电桩壳钣金加工的防水防尘设计应遵循以下原则:结构合理性:充电桩壳的结构设计应合理,避免出现过大的缝隙和孔洞,以减少水分和灰尘的侵入。同时,应设置合理的排水孔和通风孔,以确保内部水分的及时排出和散热。材料选择:应选择具有良好防水防尘性能的钣金材料,如不锈钢、铝合金等。这些材料具有耐腐蚀、耐磨损、抗老化等特点,能够有效抵抗户外恶劣气候条件的侵蚀。密封性能:充电桩壳的密封性能是防水防尘设计的关键。应采用高质量的密封条和密封胶,确保充电桩壳与内部元件之间的紧密贴合,防止水分和灰尘的侵入。可维护性:充电桩壳的设计应便于维护和保养。例如,应设置便于拆卸和清洗的结构,以便于定期对充电桩壳进行清洁和维护。 3U机箱钣金加工过程中,需结合用户需求,提供多种颜色选择。储能电源外壳钣金加工。
充电桩外壳钣金制作有以下优点:
1. 制作加工方便快捷钣金制作只需要运用折弯、切割、焊接等简单工艺,制作效率高。
2. 成本较低相较其他材料,钣金材料和加工成本较低。
3. 质量轻量化钣金材料质轻,有利于充电桩的移动和安装。
4. 密封性能好钣金外壳通过折弯加工可以实现良好的门窗密封。
5. 结构强度高钣金材料具有优异的强度,外壳结构坚固稳定。
6. 导电导热性好钣金材料导电导热性能好,有利于充电桩散热。
7. 防腐蚀性强钣金表面可以进行喷涂处理,提高防腐性。
8. 外形可以通过折弯设计实现各种造型的外壳。
9. 安装快捷钣金外壳制作好后直接到位安装即可。
如何提高充电桩钣金外壳加工过程中精密度

一、设计阶段
精确的设计软件:使用专业的三维 CAD(计算机辅助设计)软件,如 SolidWorks、AutoCAD 等进行外壳设计。这些软件能够精确地绘制出充电桩外壳的每一个细节,包括复杂的曲面、孔位、折弯线等。通过软件的参数化设计功能,可以方便地修改尺寸和形状,并且能够自动检查设计中的干涉情况,确保各个零部件在装配时不会出现碰撞等问题。
设计评审和优化:在设计完成后,组织包括机械工程师、电气工程师和生产工艺人员在内的跨部门团队进行评审。从不同的专业角度对设计的合理性进行评估,例如机械工程师检查结构强度和可制造性,电气工程师考虑内部电气元件的布局和布线空间,生产工艺人员则关注加工工艺的难易程度和可能出现的精度问题。根据评审意见对设计进行优化,避免因设计缺陷导致的精度问题。
二、切割环节
高精度切割设备的选择和维护
激光切割机:对于精度要求较高的充电桩钣金外壳切割,优先选用高精度的激光切割机。其切割精度可以达到 ±0.1mm 甚至更高。定期对激光切割机的光路系统进行校准,确保激光束的焦点位置准确。同时,检查和更换磨损的传动部件,如导轨、丝杆等,以保证切割平台的运动精度。
数控等离子切割机:在使用数控等离子切割机时,要根据板材厚度和切割精度要求选择合适的割嘴和切割电流。高精度的数控等离子切割机在切割厚板时,切割精度能控制在 ±0.5 - ±1mm 左右。并且,要保持切割气体的稳定供应和良好的气体质量,因为气体的纯度和压力会影响切割质量。
剪板机:选择精度较高的数控剪板机。其剪切精度可以通过调整刀刃间隙来控制,一般剪切直线度能达到 ±0.2mm/m。同时,对剪板机的刀刃进行定期研磨和更换,确保刀刃的锋利程度,避免在剪切过程中出现板材变形和切口毛刺等问题。
切割工艺参数优化
激光切割参数:激光切割时,根据材料的种类和厚度,精确调整激光功率、切割速度、脉冲频率(对于脉冲激光)等参数。例如,切割 1 - 2mm 厚的冷轧钢板,激光功率可设置在 1000 - 2000W,切割速度在 30 - 60mm/s 之间,这样可以获得较好的切割质量和精度。
等离子切割参数:对于数控等离子切割,合理设置切割电流、气体流量和切割速度。以切割 3 - 5mm 厚的不锈钢板为例,切割电流可在 100 - 150A 之间,氧气流量在 8 - 12L/min,切割速度在 15 - 30mm/s 左右,有助于提高切割精度并减少切口变形。
剪板机参数:剪板机剪切时,根据板材厚度调整合适的剪切角度和刀刃间隙。一般来说,刀刃间隙为板材厚度的 5 - 7% 左右。例如,剪切 2mm 厚的铝板,刀刃间隙可设置为 0.1 - 0.14mm。

三、折弯过程
高精度数控折弯机的应用:采用先进的数控折弯机,其定位精度可达 ±0.05mm 甚至更高。在折弯前,对数控折弯机进行精度校准,包括检查上下模具的平行度、滑块的垂直度等。并且,使用高精度的模具,模具的制造精度直接影响折弯精度,如 V 形槽模具的角度公差控制在 ±30′以内。
折弯工艺控制
折弯顺序规划:对于复杂形状的钣金件,按照合理的折弯顺序进行操作。通过模拟折弯过程,确定最优的折弯顺序,以减少累积误差。例如,对于有多个折弯角度的充电桩侧板,先折靠近固定边的小角度,再折远离固定边的大角度,这样可以有效利用板材的刚性,减少变形。
补偿计算:考虑材料的回弹特性,在编程时进行折弯角度补偿。不同的材料和厚度回弹量不同,通过试验和经验数据,确定合适的补偿值。例如,对于 1.5mm 厚的冷轧钢板,在折弯 90° 时,可能需要将折弯角度设置为 90.5° - 91° 来补偿回弹。
四、冲压操作
精密冲压模具的设计与制造:冲压模具的精度是影响冲压件精度的关键因素。模具的型腔尺寸精度控制在 ±0.03mm 以内,冲头和凹模的间隙根据材料厚度和性能进行精确调整,一般为材料厚度的 5 - 10%。例如,对于 1mm 厚的铝板冲压,冲头和凹模的间隙可设置为 0.05 - 0.1mm。同时,模具的导向机构要保证上下模的精确对正,导向精度可达 ±0.02mm。
冲压过程控制:在冲压过程中,控制好冲压压力和冲压速度。压力过大可能导致材料过度变形或模具损坏,压力过小则无法完成冲压形状。冲压速度也要根据材料和模具的情况合理调整,避免过快的速度引起振动和精度下降。一般来说,对于小型冲压件,冲压速度可控制在 30 - 50 次 / 分钟。
五、焊接工艺
高精度焊接设备和工艺选择
氩弧焊:如果对焊接外观和精度要求较高,优先选择氩弧焊。氩弧焊的焊接电流和电压稳定性高,能够精确控制焊接热输入。采用数字化的氩弧焊机,可以将焊接电流精度控制在 ±3A 以内,电压精度控制在 ±1V 以内,从而保证焊接缝的尺寸精度和外观质量。

激光焊接:在一些对精度极高的场合,如小型充电桩的精密部件焊接,激光焊接是很好的选择。激光焊接的光斑直径可以精确控制在 0.2 - 2mm 之间,热影响区小,焊接变形几乎可以忽略不计,能够实现高精度的焊接连接。
焊接工装夹具的使用:设计和使用专门的焊接工装夹具,确保钣金件在焊接过程中的位置精度。工装夹具可以采用定位销、定位块和夹紧装置等,将钣金件精确固定在焊接位置,误差控制在 ±0.5mm 以内。例如,在焊接充电桩外壳的框架结构时,通过工装夹具固定各个梁的位置,保证焊接后的框架尺寸精度符合设计要求。
六、表面处理与检测环节
表面处理工艺的精准控制
喷涂工艺:在喷涂前,对钣金外壳进行精细的表面预处理。采用自动化的喷涂设备,精确控制喷涂的厚度和均匀性。例如,使用静电喷涂设备,通过调整喷枪的参数,如喷雾量、喷雾压力、喷涂距离等,可以将涂层厚度的误差控制在 ±10μm 以内。
电镀工艺:对于电镀处理,严格控制电镀液的成分、温度、电流密度和电镀时间等参数。通过精密的电镀电源和自动控制系统,将电镀层的厚度误差控制在 ±5% 以内。
高精度检测设备和方法的应用
尺寸检测:使用三坐标测量仪对充电桩钣金外壳的关键尺寸进行检测。三坐标测量仪的测量精度可达 ±0.001mm,可以精确测量外壳的长度、宽度、高度、孔位尺寸等各个参数。并且,将测量数据与设计尺寸进行对比分析,及时发现尺寸偏差并进行调整。
外观检测:采用自动化的外观检测设备,如机器视觉检测系统。该系统通过高精度的摄像头和图像处理软件,能够检测出表面的划伤、凹坑、涂层剥落等微小缺陷,检测精度可以达到 0.01mm² 左右。
在钣金件的加工过程中,需对各个工序进行实时监控和检验,确保加工精度和产品质量。切割检验:检查切割设备的精度,确保切割边缘平整、无毛刺。对切割后的尺寸进行复检,确保符合设计要求。冲压检验:对冲压模具进行检查,确保模具无损坏、变形。对冲压后的钣金件进行尺寸和形状检验,确保其符合设计要求。折弯检验:检查折弯设备的精度和稳定性,确保折弯角度和形状符合要求。对折弯后的钣金件进行尺寸和形状检验,确保其与设计图纸一致。焊接检验:对焊接设备进行调试和检查,确保焊接质量。对焊接后的钣金件进行焊缝外观检查、无损检测等,确保焊缝无裂纹、夹渣等缺陷。 售货机 外壳钣金加工哪家好充电桩壳体钣金加工过程中,需严格控制加工温度,避免材料变形。
