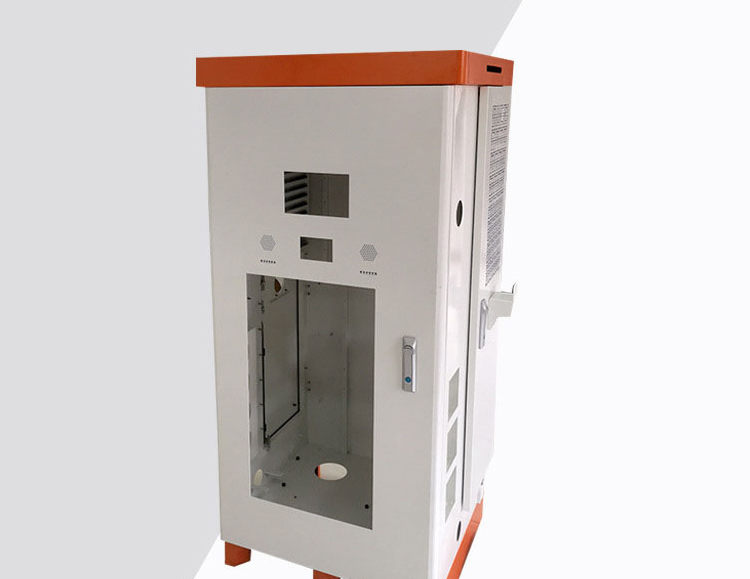

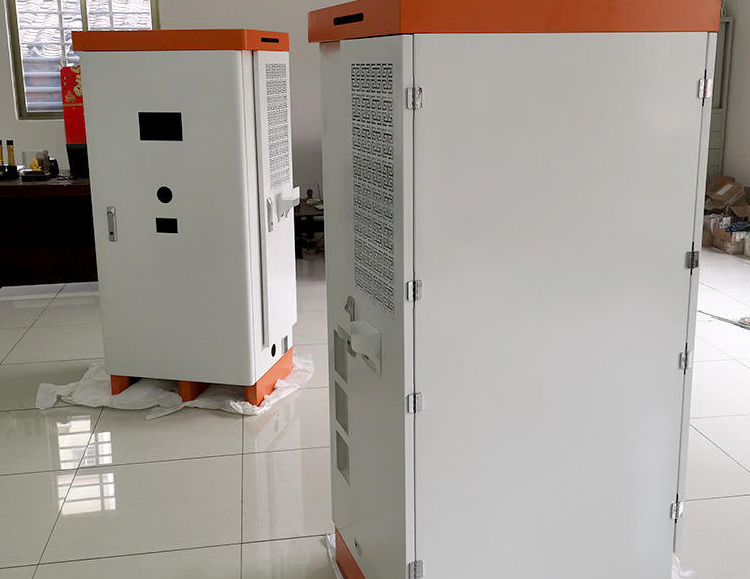

苏州昆山充电桩钣金外壳加工厂

产品时间:2024-12-30 10:12

简要描述:

苏州昆山充电桩钣金外壳加工厂材料规格SPCC(1.2/1.5mm),SUS304(1mm),亚克力下料方式激光切割、数控冲床下料加工工艺激光切割 折弯 焊接 组装 拉丝 丝印表面处理清洗去脂 静电...…

详细介绍

苏州昆山充电桩钣金外壳加工厂



材料规格SPCC(1.2/1.5mm),SUS304(1mm),亚克力


下料方式激光切割、数控冲床下料


加工工艺激光切割 折弯 焊接 组装 拉丝 丝印


表面处理清洗去脂 静电喷塑 不锈钢拉丝 丝印


产品公差切割公差0.1mm,数控折弯公差0.2mm


充电桩钣金外壳加工工艺是一个较为复杂的过程,以下是主要的加工工艺步骤:



充电桩钣金外壳加工设计图纸


在加工之前,需要根据充电桩的功能、尺寸要求、安装方式等因素进行外壳的设计。设计图纸要精确标注出各个部分的尺寸、形状、孔位、折弯角度等详细信息,这是后续加工的依据。


充电桩钣金外壳加工选材


材料类型:充电桩外壳常用的钣金材料有冷轧钢板、不锈钢板和铝板。冷轧钢板具有较好的强度和成本优势;不锈钢板抗腐蚀性强,适用于户外等恶劣环境;铝板重量轻,便于加工和安装。


材料厚度:根据充电桩的大小、使用场景等因素来确定材料厚度。一般来说,外壳主体部分厚度在 1 - 3mm 之间,例如,对于小型室内充电桩,1 - 1.5mm 厚的材料可能就足够;而对于大型户外充电桩,可能会用到 2 - 3mm 厚的材料,以确保足够的强度和稳定性。


充电桩钣金外壳加工切割


激光切割:这是一种高精度的切割方法。激光束聚焦在钣金材料表面,使材料瞬间熔化或气化,从而实现切割。其优点是切割精度高,可以切割出复杂的形状,并且切割边缘质量好,热影响区小。例如,对于充电桩外壳上的一些异形孔、装饰性图案等精细部分,激光切割能够很好地完成任务。

数控等离子切割:利用高温等离子弧将金属材料熔化并吹离,达到切割目的。它适用于较厚的钣金材料,切割速度相对较快,但切割精度比激光切割略低。当充电桩外壳板材较厚时,如一些大型户外充电桩的底座部分,数控等离子切割是一种经济高效的选择。


剪板机切割:通过上下刀刃的相对运动对板材进行直线切割。它主要用于将大板料切割成较小的尺寸,便于后续的加工。这种方法简单、效率高,但只能进行简单的直线切割,适用于对形状精度要求不高的初始切割阶段。


充电桩钣金外壳加工折弯


数控折弯机操作:依据设计图纸的角度和尺寸要求,在数控折弯机上进行操作。操作人员将切割好的钣金件放置在折弯机工作台上,通过编程控制折弯机的上下模具运动,使钣金件在模具的作用下弯曲成所需的角度。例如,对于充电桩外壳的侧板,需要精确折弯出 90° 的直角,以保证外壳的整体形状和装配精度。

折弯顺序规划:对于复杂形状的钣金件,需要合理规划折弯顺序。一般先折内部的小角度,再折外部的大角度,以避免干涉和变形。同时,要考虑材料的回弹特性,在编程时对折弯角度进行适当的补偿。


充电桩钣金外壳加工冲压


冲压工艺原理:利用冲压模具在压力机的作用下,使钣金材料产生塑性变形,从而获得所需的形状和尺寸。例如,在充电桩外壳上冲压出散热孔、品牌标识等。


模具设计与制造:根据冲压的形状和尺寸要求设计模具。模具的精度直接影响冲压件的质量,因此模具制造需要高精度的加工设备和工艺。对于充电桩外壳上的一些特殊形状的孔或凸起,需要定制专门的模具来完成冲压操作。


充电桩钣金外壳加工焊接


焊接方法选择:常用的焊接方法有二氧化碳气体保护焊、氩弧焊等。二氧化碳气体保护焊成本较低、焊接速度快,适用于焊接强度要求较高的部位;氩弧焊焊接质量高,焊缝美观,适用于对外观质量要求较高的部位。例如,在充电桩外壳的框架焊接中可以使用二氧化碳气体保护焊,而对于外壳表面的一些装饰性部件的焊接可以使用氩弧焊。


焊接质量控制:焊接过程中要严格控制焊接参数,如电流、电压、焊接速度等,以确保焊接质量。焊接完成后,还需要对焊缝进行打磨、清理等处理,使焊缝平整、光滑,符合外观要求。


充电桩钣金外壳加工表面处理


喷涂处理:这是最常见的表面处理方式。首先对钣金外壳进行表面预处理,如脱脂、除锈等,然后喷涂底漆、面漆等涂层。底漆可以增强涂层与金属表面的附着力,面漆则主要起装饰和防护作用。涂层可以选择不同的颜色和质地,以满足充电桩的设计和使用环境要求。例如,在户外使用的充电桩外壳可以喷涂具有抗紫外线功能的面漆,以防止外壳褪色和老化。


电镀处理:通过电解作用在钣金表面沉积一层金属膜,如镀铬、镀锌等。电镀可以提高外壳的耐腐蚀性、耐磨性和导电性。不过,电镀工艺相对复杂,成本较高,一般用于对表面性能要求特别高的充电桩外壳。

装配与检测


装配过程:将加工好的各个钣金部件按照设计要求进行装配,包括外壳主体的组装、门的安装、接口和配件的安装等。在装配过程中,要注意各部件之间的配合精度,使用合适的螺丝、螺母等连接件进行紧固。

检测环节:对装配好的充电桩外壳进行全面检测,包括外观检测(检查表面是否有划伤、变形、涂层剥落等缺陷)、尺寸检测(确保外壳的整体尺寸和各部分的尺寸符合设计要求)、性能检测(如密封性检测、接地性能检测等)。只有通过检测合格的产品才能进入下一道工序或出厂使用。
